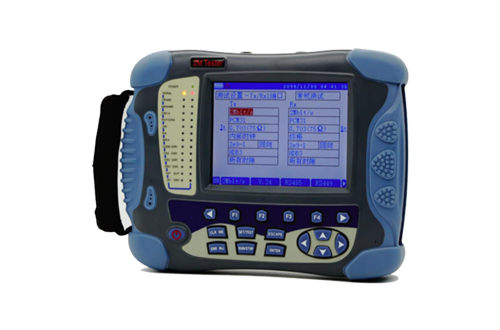

XZX-200 2M传输分析仪

XZX-200 2M传输分析仪集成E1、V.35/V.24、10/100M以太网、PDH光传输接口（SC接口）等多种物理接口，提供强大功能的手持式数据网络测试仪表，操作简单、携带方便、中英文显示界面、直接显示测试统计结果的成功和失败，是通信工程技术人员可靠，有力的工具。

一、产品特点

• 手持式中文显示界面
• 具备主机软件升级功能
• 具有明确的信号指示功能，如信号指示灯、误码指示灯、告警指示灯等
• 可存贮100000 个以上测试结果，支持结果数据存储、调用和打印测试功能
• 高分辨率 5 英寸彩色 LCD，带 LED 背光；也可按键操作
• 内部电池：智能型锂电池 2200毫安
• 电池操作时间：5小时；充电时间：2小时
• 用户界面友好，菜单易于使用，操作十分简便
• 尺寸和重量便于携带

二、产品功能

• 支持帧中继、HDLC、PPP、以太网协议
• 支持在线、非在线业务测试
• 支持自动探测帧结构
• 支持封装的 LAN 协议
• 内置包括 E1、V.35/V.24 接口
• 10/100M 电以太网接口
• 支持以太网快速流量 PING 及环回 PING
• 物理层的误码比特率测试
• 链路层的模拟与评估功能
• 目的 IP 地址的自动探测及快速 IP PING 功能
• 硬件具备扩展功能

三、项目指标

• 支持接口：
  1. Date com 数据接口：1 个 V.35/V.24 数据测试功能
  2. E1 接口：E1 链路，符合 G.703（E1）测试功能（75/120 欧姆）
  3. 以太网接口：10/100M 以太网端口（将来可升 10/100M 光口，RFC2544 性能测试）
  4. PDH 光传输接口：2 个 SC 光接口
• 对 E1 的支持：
  1. 测试速率：2.048Mbps、N（连续）和 M（非连续）×64Kbps(N&M=1 到 31) 插入／取出 N 或 M× 64kbps；
  2. 帧型：非成帧、PCM-30、PCM-30c、PCM-31、PCM-31c，符合 ITU-T G.704；支持自动探测帧结构
  3. 线路编码：HDB3&AMI
  4. 在线、非在线测试功能
• 发送端：
  1. 内部时钟：2.048MHz±5ppm；接收：锁住被收信号； 线路编码：HDB3 和 AMI；
  2. 脉冲波形：符合 ITU-T G.703
  3. 差错插入：BIT、CODE、BIT+CODE；单个或 1×10-1 到 1×10-7 速率；
• 接收端：
  1. 频率范围：2.048Mbps±8000bps； 输入灵敏度：0 到-43dB；
  2. 回损性能符合 ITU-T G.703； 抖动容限符合 ITU-T G.823；
• 测量：
  1. E1 接收频率测量E1 接收信号电平E1 接口电压
  2. Code/BPV 差错（差错计数和比率）
  3. 帧差错（FAS、MFAS 和 CRC-4 差错计数和差错比率）LOS、Sync 丢失、LOF、AIS、FAS、RAI 和 MFAS 秒计数
  4. G.821 分析、G.826 测量、M.2100 测量及 E-bit 差错计数和比率。自动探测帧结构
  5. 自动探测目的 IP 地址
  6. 支持 PPP、HDLC 二层路由协议的分析
  7. 快速流量 IP PING 功能的测试及环回 PING
• 对 V.35/V.24 的支持：
  1. 对 V.35/V.24 线路的测试功能，具体如下：
  2. 测试速率：N×64Kbps(N =1 到 31)；
  3. 支持V.35、DCE/DTE 接入模式和V.24 同步测试模式以及V.24 DTE/DCE
  4. 同步误码测试模式；
  5. 测试图案 PRBS:2n-1,n=9,11,15,20,23，符合 ITU-T0.152,0.153；
  6. BERT 误码特性测试符合 G.821 分析。
  7. 提供 V.35/V.24 监控功能
  8. 支持 PPP、HDLC 二层路由协议的分析
  9. 快速流量 IP PING 功能的测试及环回 PING
• 对帧中继的支持：
  1. 支持 E1、V.35/V.24 物理接口
  2. 符合标准：ITU Q.933,ANSI T1.618/T1.617，CISCO LMI,LMI 分析，PVC
• 状态：
  1. DLCI 统计（同时提供 32 个 DLCI）
  2. CIR 服务质量测试
  3. 时器：T391,T392,N391,N392,N393
  4. 性能统计
  5. 支持链路的 IP 地址自动探测及快速流量 IP PING 功能的测试
• 对以太网的支持：
  1. 提供 10/100M BASE 连通性验证服务
  2. 自动识别 10/100M BASE 网络服务
  3. 手动配置 IP 地址
  4. 发包、收包、错误包、丢包、丢包率统计、及时延测试
  5. 提供以太网链路自环IP PING
  6. 快速流量IP PING及环回PING

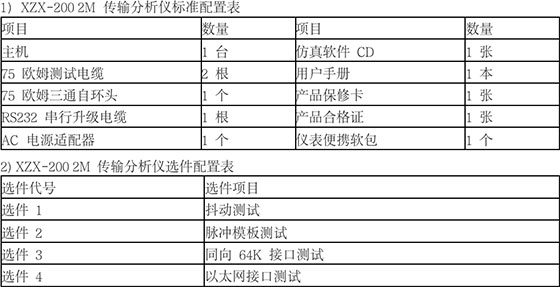

四、仪表配置

五、其它

• 电源适配器：
  1. INPUT:AC220V 50Hz
  2. OUTPUT:DC 9V 1A
• 仪表内部充电电池
  1. 4000mAh 7.2V可充电锂电池
  2. 工作时间：5小时
  3. 充电：关机时充电3小时；开机时充电12小时
• 工作环境：
  1. 工作温度0～+45℃；
  2. 相对湿度90%(+30℃)；
  3. 储存和运输温度-20～+60℃。
• 尺寸和重量：
  1. 长×宽×高：220×162×48mm
  2. 重量： 950g
