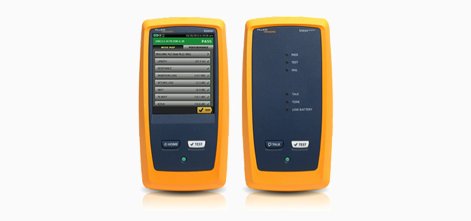

DSX-5000 CableAnalyzer™综合布线测试仪

概述

福禄克网络的Versiv™布线认证测试仪系列，有助于数据通讯安装人员更快、更准确且更能盈利地进行铜缆和光纤作业的系统验收，同时，作为一个功能强大的测试平台，Versiv™还提供可互换的铜缆、光纤和光时域反射计(OTDR)测试模块，以及多项新软件创新，这些创新不仅提高了测试速度和准确性，还简化了测试设置、计划和报告。

DSX-5000 CableAnalyzer 可提高铜缆认证测试的速度，Cat 6A 和 FA 类测试速度无可比拟，且符合最严苛的 IEC 草案 V 级精度标准。ProjX 管理系统有助于确保在第一次操作时就能正确完成项目设置，并且有助于跟踪从项目设置到系统验收过程的进度。Versiv 平台支持光纤测试（OLTS 和 OTDR模块），以及 Wi-Fi 分析和以太网故障排除。该平台易于升级以支持未来标准。使用 Taptive 用户界面能更快速地进行故障排除，该界面可以图形方式显示故障源，包括串扰、回波损耗和屏蔽故障的准确位置。分析测试结果使用 LinkWare™ 管理软件来创建专业的测试报告。

特点

• Versiv™ 的模块化设计支持铜缆认证、光纤损耗、OTDR 测试以及 Wi-Fi 分析
• Cat 6A、FA 测试速度无可比拟，且符合所有现行标准
• ProjeX™ 系统可管理作业要求以及从项目设定到系统验收的整个流程，进而确保正确完成所有测试任务
• Taptive™ 用户界面可简化了设定过程并消除了其间可能出现的错误
• 分析测试结果并使用 LinkWare™ 管理软件创建专业的测试报告
• 以图形方式显示故障源，包括串扰、回波损耗和屏蔽层的故障，以便更快进行故障排除
• IEC V 级 ETL 认证 — 最严苛的精度要求
• 获得了世界范围内布线供应商的认可
• 内置外部串扰 (AxTalk) 测试功能

技术指标

• 线缆类型
  1. 屏蔽和非屏蔽的双绞 LAN
  2. 布线： TIA
  3. 类别：3、4、5、5e、6、6A：100 Ω ISO/IEC C、D、E、EA、F 和 FA
  4. 等级：100Ω 和 120Ω
• 标准链路接口适配器
  1. 永久链路适配器 插头类型：屏蔽的 RJ45
  2. 可选插头类型：Tera
  3. 通道适配器 插座类型：屏蔽的 RJ45
  4. 可选插座类型：Tera
• 测试标准
  1. TIA 符合 TIA 568-C.2 要求的类别 3、4、5、5e、6、 6A
  2. ISO/IEC 根据 ISO/IEC 11801:2002 和修正标准进行 C、D、E、EA、F 和 FA 等级认证
  3. 最大频率 1200 MHz
• 一般规格
  1. 自动测试速度 5e 或 6 类/Class D 或 E 的全双向自动测试：9 秒
  2. 完整的双向 6A 类/ EA 级自动测试：10 秒
• 支持测试参数
  1. （测试参数的数量及测试的频率范围由所选择的测试标准决定） 接线图、长度、传播延迟、延迟偏差、直流回路电阻、插入损耗（衰减）、回波损耗 (RL)、NEXT、衰减串扰比 (ACR-N)，ACR-F (ELFEXT)，PS ACR-F (ELFEXT)，PS NEXT，PS ACR-N，PS Alien Near End Xtalk (PS ANEXT)，PS Alien Attenuation Xtalk Ratio Far End (PS AACR-F)
• 输入保护
  1. 能经受持续的电话电压和 100 mA 的过流。在 ISDN 上偶尔发生超压现象不会造成损坏
• 显示屏
  1. 5.7 英寸 LCD，具有感应电容触摸屏
• 箱包
  1. 由减震材料包覆成型的耐冲击性塑料箱
• 体积
  1. 已安装 DSX-5000 模块和电池的主 Versiv 装置：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米）
• 重量
  1. 已安装 DSX-5000 模块和电池的主 Versiv 装置：3 磅，5 盎司 (1.28）

其他

• 主机与远端： 锂离子电池组，7.2 V
• 典型的电池寿命： 8小时
• 充电时间* 测试仪关：电量从 10% 充到 90% 需 4小时
• 所支持的语言 英语、法语、德语、西班牙语、葡萄牙语、意大利语、日语和简体中文
• 校验 维修中心校验周期为一年
• 环境规格：
  1. 操作温度 32°F 至 113°F（0°C 至 45°C）
  2. 贮存温度 -4°F 至 +122°F（-20° C 至 +50°C）仪
  3. 工作相对湿度 0 % 至 90 %，32°F 至 95 °F（0°C 至 35°C）
  4. 0 % 至 70 %，95°F 至 113 °F（35°C 至 45°C）
  5. 振动 随机、2 g、5 Hz-500 Hz
  6. 冲击 1 米跌落试验（无论是否带有模块和适配器）
  7. 安全 CSA 22.2 No. 61010, IEC 61010-1 第 2 版 + 第 1 次修订，2
  8. 操作高度 13,123 英尺 (4,000 m)
  9. EMC EN 61326-1

性能规格

6A 类/ EA级测试模式（或更低链路类别） DSX-5000 线缆认证分析仪模块超越 TIA 1152标准的 IIIe 级要求以及 IEC 61935-1 的 IV 级要求。

FA 级测试模式 DSX-5000 线缆认证分析仪模块超越 IEC 61935-1 第四版草案中的 V 级要求。

• 长度：
  1. 范围 800 m (2600 ft) 150 m (490 ft)
  2. 分辨率 0.1 m 或者 1 ft 0.1 m 或者 1 ft
  3. 精度 ± (0.3 m + 2 %)；0 m 至 150 m ± (0.3 m + 4 %)；150 m 至 800 m ± (0.3 m + 2 %)
• 传输延迟：
  1. 范围 4000 ns 750 ns
  2. 分辨率 1 ns 1 ns
  3. 精度 ± (2 ns + 2 %)；0 ns 至 750 ns ± (2 ns + 4 %)；750 ns 至 4000 ns ± (2 ns + 2 %)
• 延迟时差：
  1. 范围 0 ns 至 100 ns
  2. 分辨率 1 ns
  3. 精度 ± 10 ns
• 直流环路电阻测试：
  1. 范围 0 Ω 至 540 Ω
  2. 分辨率 0.1 Ω
  3. 精度 ± (1 Ω + 1 %)
  4. 过载恢复时间 过电压后 10 分钟内恢复额定精度。重复或长期过压之后需要重新设置基准。
