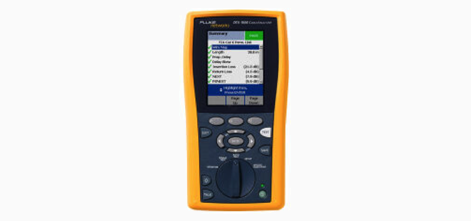

线缆认证测试仪DTX-1500

基本功能—电缆测试部分

• 电缆链路测试(永久链路/通道，Cat3/5/5e/6/6A，UTP/FTP/ScTP/STP/F/同轴)
• 支持高可重复性永久链路测试(不同时间/仪器之间的一致性。使用特制永久链路适配器)
• 快速自动测试(完整的双向6类双绞线链路自动测试时间9秒或更少，F类22秒)
• 提供测试数据的管理分析、数据下载和报告生成软件
• 提供报告统计分析软件(LinkWare-STATS)
• 高精度的电缆物理故障定位功能(HDTDX和HDTDR技术)，精确查找串扰和阻抗异常故障
• 手持式仪表，便于携带和现场使用(注：投标方应详细列出仪表的外形尺寸及重量)
• 全中文用户操作界面，具有在线操作提示功能，方便新手使用
• 支持USB接口，方便取出数据、配置仪器、编制符合TIA606标准的电缆标识
• 可带电插拔、更换线缆适配器，方便更换不同适配器
• 支持在线(有线)对讲功能，便于合理安排测试进程和工序
• 音频发生功能，帮助查找、定位未知电缆(配用音频探头)

技术指标

• 支持的测试线缆类型
  1. 数据电缆：综合布线用屏蔽和非屏蔽双绞线(STP，FTP，SSTP和UTP)
  2. 同轴电缆：50/75/93/120欧姆，基带和CATV
• 支持的测试接口适配
  1. TIA 3类、4类、5类、超5类和6类：电缆100Ω，RJ-45插头/插座
  2. ISO/IEC C 级和 D 级：电缆100Ω和120Ω，RJ-45插头/插座
  3. ISO/ IEC E 级，100W ISO/ IEC F 级：电缆100Ω，RJ-45插头/插座
  4. 6类/E级 永久链路适配器插头类型：屏蔽/非屏蔽双绞线，TIA3类、4类、5类、超5类和6类，以及ISO/IEC C级、D级和E级永久链路，高精度、高可重复性，可认证兼容互换型RJ-45插头，符合标准要求，(选配)
  5. 6类/E级 通道适配器插头类型：屏蔽和非屏蔽双绞线，TIA 3类、4类、5类、超5类和6类，以及ISO/IEC C级、D级和E级通道，RJ-45插座，(默配)
  6. 支持同轴电缆接口: 通用F型接口
• 支持的测试标准
  1. TIA/EIA-568B标准：3类和超5类
  2. TIA/EIA-568A TSB67 5类(CH/BL)
  3. TIA TSB-95标准：5类(1000BASE-T 和BL)
  4. TIA/EIA-568B.2-1标准：6类(TIA/EIA-568B.2附录1)
  5. TIA/EIA-568C.2标准：6A类电缆和跳线(0.5-20米)、插座
  6. TIA TSB155 CH/PL标准 万兆外部串扰
  7. ISO/IEC 11801标准：C级、D级/超五类和E级和PL max(C级、D级和E级)
  8. ISO/IEC 11801标准：D级(1995),五类
  9. ISO/IEC 11801标准：Ea CH AMD1和AMD1 low IL
  10. ISO/IEC 11801标准：Fa CH AMD1，仅DTX-1800
  11. ISO/IEC 11801标准：通用光纤链路
  12. EN 50173标准：C级、D级和E级
  13. EN 50173标准：F级
  14. ANSI TP-PMD
  15. QMB3TU、10BASE-T、100BASE-TX、1000BASE-T
  16. ZugBus-Zug、ZugBus-Wagen、Profine
  17. PoE 2-Pair Cat5e/Cat6
  18. IEEE 802.5 (屏蔽线，IBM 1型，150W)令牌环，4Mbps和16Mbps
  19. GB50312-2007标准：3类、5类、超5类、6类 CH/PL
• 支持的电缆链路测试指标(通道/永久链路)
  1. 接线图(线序图)Wire Map
  2. (环路)电阻Resistance
  3. 阻抗Impedance
  4. 长度Length
  5. 传输时延Propagation Delay
  6. 时延偏离Delay Skew
  7. 插入损耗Insertion Lose/衰减Attenuation
  8. 回波损耗RL(@主机、@远端)
  9. 近端串扰NEXT (@主机、@远端)
  10. 综合近端串扰PS NEXT (@主机、@远端)
  11. 综合衰减近端串扰比PS ACR-N (@主机、@远端)
  12. 衰减远端串扰比ACR-F (@主机、@远端)
  13. 综合衰减远端串扰比PS ACR-F (@主机、@远端)

      注：标准不同测试的参数种类也不同。使用永久链路或通道适配器(默配，Cat6及以下)

• 支持的电缆测试指标
  1. 接线图(线序图)Wire Map
  2. (环路)电阻Resistance
  3. 长度Length
  4. 传输时延Propagation Delay
  5. 时延偏离Delay Skew
  6. 插入损耗Insertion Lose/衰减Attenuation
  7. 回波损耗RL (@主机、@远端)
  8. 近端串扰NEXT (@主机、@远端)
  9. 综合近端串扰PS NEXT (@主机、@远端)
  10. 衰减近端串扰比ACR-N (@主机、@远端)
  11. 综合衰减近端串扰比PS ACR-N (@主机、@远端)
  12. 衰减远端串扰比ACR-F (@主机、@远端)
  13. 综合衰减远端串扰比PS ACR-F (@主机、@远端)
• 仪器频率范围：1-500 MHz
• 完整的双向6类双绞线链路自动测试时间：9秒或更少；完整的双向 ISO/IEC F 级链路自动测试时间：22秒
• 数据存储：最大4G存储卡，30,000个测试结果
• 仪器基线精度：四级以上精度(IV)，IEC61935-1第2版
• 六类链路精度：DTX系列测试仪远远超过TIA/EIA-568-B.2-2标准和IEC61935-1标准要求的III级精度
• 精度认证：UL
• 支持测试长度范围：800m---单端测试；150m---双端测试(主机与远端)
• 分辨率：0.1 m---单端测试；0.1 m---双端测试(主机与远端)
• 时延偏离Delay Skew精度：±10ns
• 时延偏离Delay Skew解析精度：1ns
• 电阻测试范围：0-53 Ω
• 电阻解析度：0.1 Ω
• 电阻测试精度：±(1Ω+1%）
• 长度精度：

  ±(1m + 4%)---单端测试，精度随NVP值可现场调校

  ±(1m + 4%)---双端测试(主机与远端)，精度随NVP值可现场调校

• 音频发生器频率：440Hz-831Hz，向所有电缆发送音频
• 电磁兼容EMC：EN 61326-1
• 操作界面：带背景灯的无源彩色透射 LCD，对角线长度9.4CM，点阵：(宽)240点x (高)320点
• 支持语言：中文，英文
• 输入保护：能经受持续的电话电压和100mA的过流，偶尔的ISDN过压
• 电池工作时间：典型电池使用时间：12至14小时；锂电池典型寿命：5 年
• 电池要求
  1. 主机与远端：锂离子电池，7.4V，4000mAh
  2. 典型电池使用时间：12至14小时
  3. 充电时间(关机状态)：4小时(低于40℃)
  4. 交流适配器/充电器，USA 版本：直线电源；输入 108 V 到 132 V ac，60 Hz：输出 15 V dc，1.2 A
  5. 交流适配器/充电器，国际版本：开关电源；输入90-264Vac，48-62Hz；输出15Vdc，1.2A(隔离输出)
  6. 主机中存储单元备用电池：锂离子电池
  7. 锂离子电池典型寿命：5 年
  8. 在0℃ to 45℃温度范围外电池不会充电(自动温度保护功能)
  9. 在40℃ and 45℃温度范围内电池充电效率会降低(自动慢充保护)
• 仪器外型尺寸：8.5 in x 4.4 in x 2.4 in (21.6 cm x 11.2 cm x 6cm)
• 重量：< 1.2 kg
• 操作温度：0℃到 +45℃，最大 90% 相对湿度
• 存储温度：-20℃ 到 +60℃
• 冲击振动：2g，5-500Hz。满足 Class 3 设备 MIL-PRF-28800F 要求
• 震动：1米跌落试验，无论是否带有模块式适配器
• 安全：CSA C22.2 No. 1010.1: 1992；EN 61010-1 第一版附件1、2 ；CE
• 海拔：使用高度4000米；保存12000米
