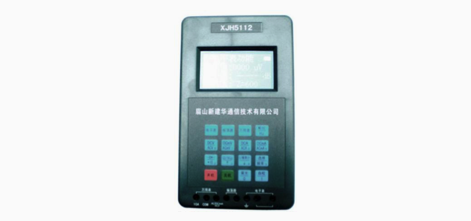

电平表+振荡器综合测试仪

型号：XJH5012

概述及特点

• 本仪器属于多功能综合测试仪表：“电平表+振荡器”
• 采用DDS技术制造，全数字及汉化界面，体积小，仅0.8kg
• 自动较准，自动扣除误差，不需人为参与
• 所有测量数据采用高速微型计算机处理
• 振荡器的输出频率采用锁相方式
• 完善的锂电池供电和充电系统

主要技术指标（电平表部分）

• 测试频率范围：15Hz~1MHz

  注：若无用户特别要求，出厂指标检验范围为：15Hz~620kHz

• 测试电平范围：+50dB~-70dB

  注：在+50dB~+40dB档测量时，建议采用输入阻抗为“高阻”测量且测量时间不超过20秒钟

• 频率响应：15Hz~100Hz ±1dB 100Hz~20KHz ±0.5dB 20KHz~1000 KHz ±0.7dB
• 零电平误差：（以600Ω,或75Ω，0 dB 为准）±0.5dB
• 任意电平误差：±0.75dB
• 输入阻抗75Ω，150Ω，600Ω，高阻
• 换档误差：+50dB~-40dB ±0.5dB -50dB~-60dB±1dB
• 测量误差：+50dB~-40dB ±0.5dB -50dB~-70dB±1dB
• 阻抗转换误差：0.6dB

注：出厂设置为600Ω

主要技术指标（振荡器部分）

• 输出频率范围：15Hz~1MHz
  1. 频率误差≤0.5%，稳定度3×10-6，分辨率1HZ
  2. 输出频率响应80Hz~620kHz≤±0.5dB≤80Hz只作频率输出信号参考
• 输出电平
  1. 输出阻抗为600Ω时，其最大不失真输出电平为9dB
  2. 输出阻抗为0Ω时，其最大输出电平为+15dB
  3. 输出电平可调范围：30dB，可调分辨率≤1dB
• 输出阻抗：0Ω，600Ω

注：出厂时振荡器输出频率设置为800HZ,输出电平为+0dB，输出阻抗设置为600Ω

显示方式

点阵LCD,全数字方式，背光。

使用环境温度

-30℃— +40℃。

相对湿度

相对湿度＜80%。

电源

• 直流3W/7.2V锂离子电池2000mAh
• 充电器8.4V/1A
• 连续充电时间≥6小时
• 连续工作时间≥ 5小时
