铁塔在线监测系统

系统硬件及技术参数

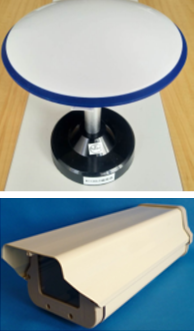

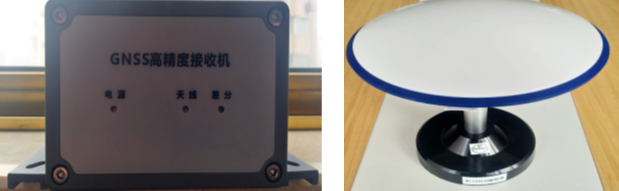

一、北斗及GPS双模定位系统

技术指标：
接收频点：B1 B2 L1 L2 G1
定位模式：BDS GPS GLONASS 联合模式
静态RTK定位精度：水平位移1mm用于 水平位移、垂直度和振动频率与幅度监测垂直位移 0.5mm 用于基础沉降值的监测
工作温度范围：-40～70度
防护等级：IP65
采用差分模式，每15～20公里设立一个基准站点，以太网传输校准模式
优点：安装工艺简单、精度高、稳定性和可靠性较高，受环境影响小

二、数字型双轴倾角传感器

数字型双轴倾角传感器是一款采用最新微机电生产工艺倾角单元，并采用屏蔽线传输，抗干扰性强、抗震性好。设备体积小、功耗低、一致性和稳定性高，易安装，用于垂直度监测的辅助手段。

数字型双轴倾角传感器
量程：-30°～+30°
精度：±0.005°
分辨率：0.001°
通讯波特率默认为9600bps
环境温度：-40℃～+85℃
电源：12V
功耗：0.3W
输出接线：RS485
防护等级：IP67

三、倾角补偿式三维电子罗盘

倾角补偿式三维电子罗盘是一款高精度三维电子罗盘，采用三维补偿技术，使其在倾斜角度下依然可提供准确的航向数据，设备体积小，功耗低，更适合于体积敏感测量系统，用于天线俯仰角和方位角的监测。

倾角补偿式三维电子罗盘
量程：-15°～+15°
航向精度：1°（RMS）
分辨力：0.05°
俯仰精度：0.01°
通讯波特率默认为9600bps
电源：12V
功耗：1W
通讯波特率默认为9600bps
输入接线：RS485
工作环境：-40℃～+85℃
防护等级：IP67

四、风速传感器

风速传感器实时采集铁塔周边环境风速状况,设备采用传统三风杯风速传感器结构，风杯选用碳纤维材料，强度高，启动好，安装方便。 用于气象条件的监测，可结合垂直度及位移告警数据的输出。

风速传感器
量程：0～60m/s
准确度：±3%
分辨率：0.1m/s
启动风速:≤0.5m/s
通讯波特率默认为9600bps
电源：12V
功耗：50 mW
输出接线：RS485
工作环境：-40℃～+50℃
防护等级：IP65

五、风向传感器

风向传感器实时采集铁塔周边环境风向状况，内部采用精密电位器，并选用低惯性轻金属风向标响应风向，动态特性好。该产品具有量程大、线性好、抗雷击能力强、观测方便、稳定可、安装方便靠等优点。

风向传感器
量程：0～360°
准确度：±2°
分辨率：1°
启动风速:≤0.5m/s
最大回转半径：200mm
通讯波特率默认为9600bps
电源：12V
功耗：50 mW
输出接线：RS485
工作环境：-40℃～+50℃
防护等级：IP65

六、基础沉降传感器

基础沉降传感器实时采集铁塔沉降度(均匀沉降和非均匀沉降）,产品外壳采用坚固耐腐蚀的铸铝件，使用红色可见激光束，易于瞄准被测物。设备测量精度高，功耗低、稳定性好，可由北斗定位系统为主，也可以激光测距传感器或静力水准仪为辅助监测手段。

基础沉降传感器
范围：>10米
精度：0.5mm
电源：12V
功耗：1W
通讯波特率默认为9600bps
输入接线：RS485
工作环境：-10℃～+55℃
防护等级：IP65

七、前端数据处理单元

数据处理单元是我司自行研发的一款集成化较高的、运行稳定、可靠性高的设备。它配合将前端传感器采集的数据进行收集和处理，并利用网络将数据发送至数据处理服务器上的铁塔在线监测软件，用于铁塔基站的前端数据采集和传送。

数据处理单元
电源：220V
功耗：10W
输入接口：RS485
输出接口：RJ45
处理能力：正常工作下接入传感器不少于16个
工作环境：-10℃～+55℃
防护等级：IP55
高可靠性防雷设计

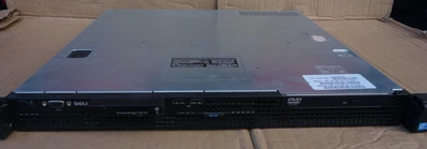

八、中心数据处理服务器

数据处理服务器主要是接收来自各个数据处理单元的数据，并通过铁塔在线监测软件对接收数据进行分析和解析。单台系统处理能力不小于1024座铁塔并发数据采集 与处理，告警输出小于4秒。误报率小于1%。

数据处理服务器
处理器类型：Xeon 3065，主频: 2.28GHz
内存：8G*2
硬盘容量：4T*4
数据库：SQL2012
操作系统Windows server 2012

九、用户管理终端

用户管理终端利用网络连接数据处理服务器查阅被监测铁塔的数据信息，也可在授权的情况下管理设备或者直接远程登入数据处理服务器进行操作。

用户管理终端
处理芯片：Intel Core2 3.4GHz
内存：DDR3 8G
硬盘容量：1T
分辨率：1024*768
显示器：19寸
操作系统:Windows 10/ Win7
