铁塔在线监测系统

系统概述

铁塔在线监测系统是自主研发的、拥有完全知识产权的铁塔安全监控系统。本系统适用于基站，电网塔，信号塔等各类铁塔的安全监控，并提供有线和无线两种网络传输方式。通过传感器测量，来实时监测铁塔安全状态。系统还采用较先进B/S架构技术，能更快更好的处理数据信息，方便管理。

铁塔在线监测系统包括数据采集单元（传感器）、数据处理单元、传输系统、数据处理服务器（铁塔在线监测系统综合分析软件）和客户管理终端。系统通过数据采集单元对铁塔的状态和环境等参数进行实时监测与监控，将采集到的数据通过传输系统、以太网或无线3G/GSM方式传送到后台数据处理服务器。由铁塔在线监测系统综合分析软件进行记录和分析相关数据，并对异常状态进行告警、预警；对铁塔所在范围进行实时安全监控，准确反应出铁塔当前和历史各种状态，使管理人员实时把握铁塔运行的实际情况，帮助其进行决策和安全评估，对防止事故的发生具有重要意义。

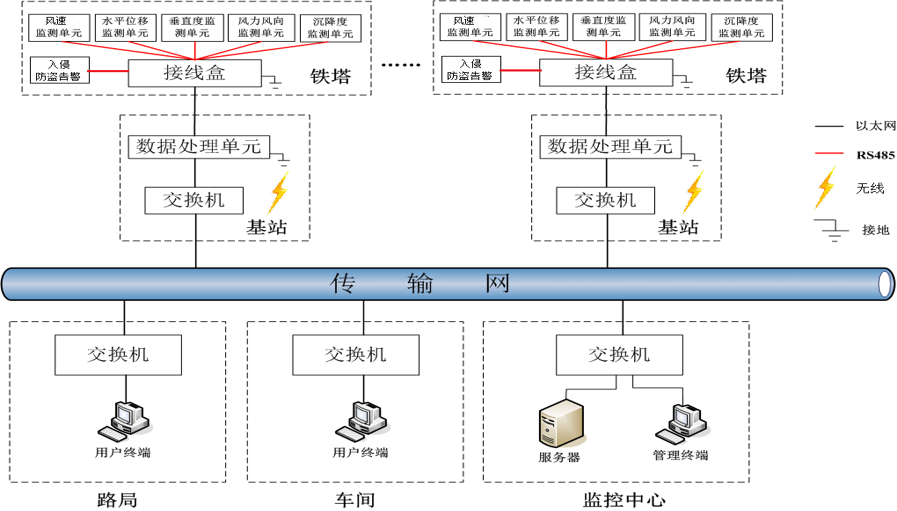

系统结构框图

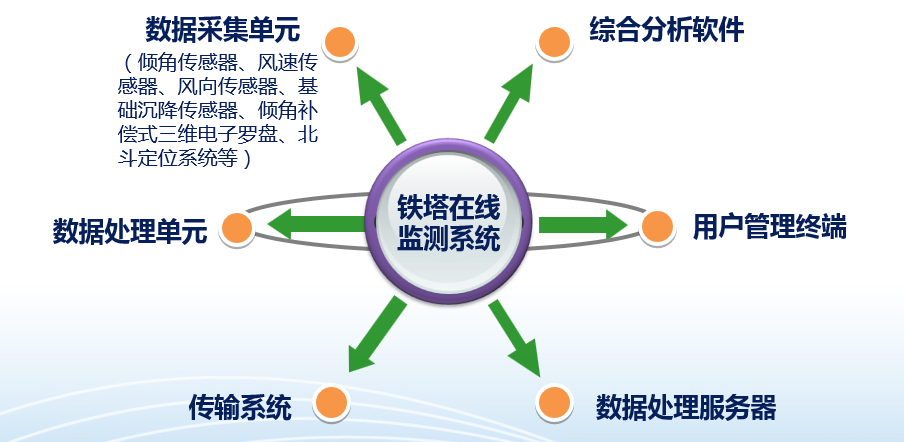

系统构成说明

铁塔在线监测系统由数据采集单元（倾角传感器、风速传感器、风向传感器、基础沉降传感器、倾角补偿式三维电子罗盘、北斗定位系统等）、数据处理单元、传输系统、数据处理服务器、用户管理终端，以及综合分析软件组成。

数据采集单元实时采集铁塔的状态和环境等参数，数据处理单元对采集单元所采集的数据进行数据预处理，形成统一格式的数据进行上传。数据的传输可以通过既有传输系统传输，也可以通过无线方式进行传输。数据处理服务器接收和存储实时数据，进行相应的处理后生成历史记录信息、告警信息和故障信息。

综合分析软件对铁塔的状态和环境等参数进行统一显示、分析和管理，并且通过管理终端进行告警。用户可以通过管理终端对铁塔实时状态进行集中监测和管理，如查询、统计历史数据，生成报表等。

系统优势

• 系统采用B/S（客户端/服务器）架构技术
• 抗干扰、防电磁、防水、防雷击，确保系统运行稳定可靠
• 测量精度高：高精度、高分辨率、高可靠性的北斗定位系统为主
• 具有数据采集、测量和通信功能，通过通信网络将测量结果传输到后端综合分析软件系统
• 加电自启动功能
• 具有在线自诊断功能
• 时间同步功能
• 设备设计体积小，安装方便，免维护，安装后不会对自身结构特性和后期运行维护造成安全隐患
• 具有适当的本地接口，专用调试软件进行本地调试

系统功能实现

• 图形化用户操作简单易用
• 实现采集铁塔水平位移、垂直度、基础沉降、振动、风速风向等数据
• 同时支持前端采集数据阈值超限后主动告警（三级告警）上报功能
• 支持手动和周期性自动接收数据采集单元的数据
• 告警阈值可调
• 告警分等级、颜色、声音显示和提示
• 能对历史数据进行保存、查询、分析，自动生成报表
• 支持所有被监测铁塔的历史倾斜趋势曲线分析
• 支持用户权限登陆功能，用户资源分级权限管理功能
• 能远程修改数据采集单元的地址和端口号、阈值等关键参数
• 数据库数据具备自动备份和手动备份，可靠性高
